Parafuso de esfera de 16 mm

Série SFU e DFU com chumbo de - 4mm a 10mm, para CNC, impressão 3D e automação leve-a{4}}média

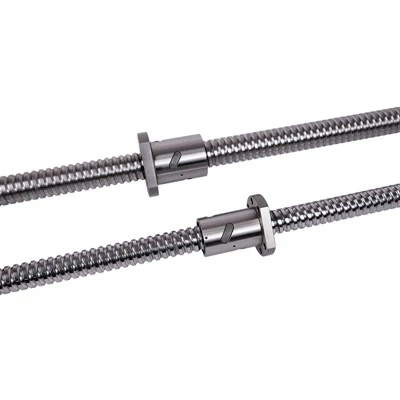

O parafuso esférico de 16 mm de diâmetro da DLY está disponível em várias séries para atender a diferentes requisitos de instalação e desempenho. As opções mais amplamente especificadas são asSérie SFU(porca simples, flangeada) eSérie DFU(porca dupla, flangeada, folga-zero) - cobrindo configurações de cabo de 4 mm, 5 mm e 10 mm para roteadores CNC, impressoras 3D, máquinas de gravação e eixos de automação em geral.

SFU1605 / SFU1604 / SFU1610-Porca única, flangeada, 16 mm de diâmetro

A série SFU usa uma porca única com recirculação esférica na tampa-e uma interface de montagem flangeada. É a configuração padrão para a maioria das aplicações de fusos esféricos de 16 mm onde a folga dentro da tolerância normal é aceitável.

Como escolher entre estes quatro:

• SFU1605-4tem a classificação de carga dinâmica mais alta, 780 kgf, e a maior rigidez entre as opções de circuito-padrão. É a recomendação padrão para a maioria dos eixos de 16 mm, a menos que se aplique uma liderança específica ou uma restrição orçamentária.
• SFU1604-4oferece o avanço mais fino, 4 mm, para aplicações que priorizam a resolução de posicionamento em detrimento da velocidade, embora sua classificação de carga dinâmica, 629 kgf, seja a mais baixa neste diâmetro.
• SFU1605-3é uma opção-mais leve e de menor{1}}custo com o mesmo cabo de 5 mm, adequada para aplicações onde a capacidade de carga total do SFU1605-4 não é necessária.
• SFU1610-3/2fornece o dobro da velocidade linear do SFU1605 para a mesma RPM do motor, com uma classificação de carga moderadamente inferior, 721 kgf. É a escolha quando a velocidade do eixo é a prioridade.

DFU1605 / DFU1604 / DFU1610- Porca dupla, flangeada, folga zero

A série DFU usa as mesmas especificações de avanço e classificação de carga que o SFU em cada configuração, mas com um design de-porca dupla pré-carregada que elimina folga axial. Esta é a escolha quando a precisão da reversão de direção-é importante - eixos de usinagem CNC, sistemas de posicionamento de precisão ou qualquer aplicação onde a folga padrão do SFU afetaria a qualidade ou a repetibilidade da peça.

A principal diferença do SFU não é a capacidade de carga -, mas sim a rigidez e a folga.Em cada configuração de terminal e circuito correspondente, as classificações de Ca e Coa do DFU são idênticas às do SFU. O que muda é o valor K. O DFU1605-4 atinge 43 kgf/μm em comparação com os 20 kgf/μm do SFU1605-4, porque a pré-carga da porca dupla remove a folga interna e aumenta a rigidez axial.

A classificação de carga dinâmica mede quanta carga o circuito esférico pode sustentar ao longo de sua vida útil nominal. Ele não captura folga ou rigidez, e é por isso que esses números são iguais em SFU e DFU na mesma configuração. Escolha DFU em vez de SFU quando o eixo inverte a direção com frequência e a precisão do posicionamento no ponto de reversão é importante ou quando a rigidez axial máxima é necessária. A compensação-é o maior atrito de funcionamento e um corpo de porca mais longo em comparação com a configuração SFU equivalente.

Visão geral de SFU vs DFU

Outras séries-compatíveis de 16 mm

Além de SFU e DFU, a DLY produz diversas outras séries de fusos esféricos de 16 mm de diâmetro para aplicações com requisitos específicos de instalação, circulação ou velocidade. Eles compartilham classificações de carga semelhantes às do SFU/DFU em configurações de eletrodo correspondentes, com as principais diferenças resumidas abaixo.

SFI - Porca simples, circulação interna, flangeada
Usa um caminho de retorno de esfera interno em vez de uma tampa externa, produzindo um corpo de porca mais compacto. Adequado para instalações onde o espaço radial ao redor da porca é limitado. As classificações de carga correspondem ao SFU em configuração de circuito e condutor equivalente.

DFI - Porca Dupla, Circulação Interna, Flangeada
A circulação interna-equivalente ao DFU - folga zero com um perfil de porca compacto. Escolha esta opção em vez de DFU quando for necessário simultaneamente folga zero e diâmetro de instalação reduzido.

SCI - Circulação Interna, Sem Flange
Uma versão não{0}}flangeada que usa circulação interna, para instalações onde a porca é fixada por um alojamento separado em vez de uma montagem direta com flange. Útil em projetos de alojamento de porcas personalizados ou onde o acesso aos parafusos do flange é restrito.

SCM - sem flange, montagem com rosca externa
É montado por meio de uma rosca externa no corpo da porca, como M27×1,5P para a versão com-cabo de 5 mm, em vez de um flange. Esta série tem uma classificação de carga notavelmente mais baixa em sua configuração mais leve - SCM1604-3 taxas de apenas 435 kgf Ca - tornando-a adequada para aplicações-mais leves, onde a instalação mais simples com montagem em rosca é preferível à montagem em flange. As porcas DLY padrão desta série são enviadas sem vedações, a menos que especificado.

SFE - grandes séries de leads
SFE não é uma alternativa direta ao SFU/DFU para aplicações padrão. Com 16 mm de diâmetro, ele é construído em torno de cabos de 16 mm e 32 mm, e não de 4 a 10 mm, e foi projetado para eixos de alta-velocidade, onde o deslocamento linear rápido é mais importante do que a resolução de posicionamento preciso. Disponível em versões de 3-circuitos e 6-circuitos, como SFE1616-3 a 650 kgf Ca e SFE1616-6 a 1.180 kgf Ca. Considere SFE somente quando a aplicação exigir especificamente operação em alta velocidade além da fornecida por um SFU1610 com cabo de 10 mm.

Material e Precisão

Todos os fusos de esferas DLY de 16 mm são fabricados em aço para rolamento GCr15, com a pista do eixo endurecida por indução para resistência ao desgaste e capacidade de carga. A precisão padrão é rolada C7; O aterramento C5 está disponível mediante solicitação para aplicações que exigem maior precisão de posicionamento.

Aplicações Típicas

• Roteadores CNC e máquinas de gravação, especialmente acionamento do eixo X/Y
• Eixo Z-de impressora 3D e unidades de pórtico
• Máquinas de corte a laser-de pequeno formato
• Seleção-a{1}}de serviço leve a médio-e-automação de local
• Oficina geral e máquinas para marcenaria

Para instalações-no eixo Z ou verticais, confirme se o cabo selecionado requer um freio motorizado. Cabos acima de aproximadamente 10 mm podem retroceder-sob carga quando o motor estiver des{4}}energizado.

Comprimentos personalizados e usinagem final

Comprimentos de eixo padrão e personalizados estão disponíveis, com usinagem de extremidade de acordo com seu desenho ou configurações padrão da DLY, incluindo extremidade roscada, extremidade escalonada para montagem de rolamento, plana ou rasgo de chaveta, conforme necessário.

Se você não tiver um desenho formal, compartilhe as especificações de comprimento e extremidade exigidas e o DLY confirmará antes da produção.

Perguntas frequentes

Precisa de um fuso de esfera de 16 mm para o seu projeto?

Compartilhe as seguintes informações para uma cotação rápida:

• Preferência de série: SFU, DFU ou outra série da comparação acima
• Cabo necessário: 4 mm, 5 mm ou 10 mm
• Comprimento total e especificação de usinagem final
• Classe de precisão: C7 laminado ou C5 retificado
• Quantidade e prazo de entrega necessário

A maioria das consultas recebe uma confirmação de especificação e cotação em 24 horas.
