Parâmetros do produto

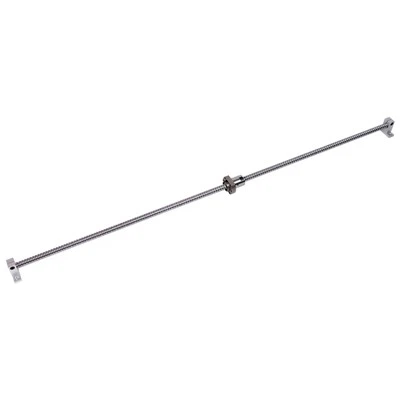

O kit de fuso de esferas recirculantes em CNC geralmente inclui um fuso de esferas, porca esférica, casca de porca (liga de alumínio ou material de aço), suporte final (BKBF, EKEF ou FKFF) e acoplamento. Alternativamente, um suporte de motor pode ser usado para conectar o parafuso de esfera a um servo ou motor de passo. Temos o desenho de usinagem final padrão conforme abaixo, ou você pode nos enviar o desenho.
Recursos e aplicações do produto
Recursos do produto
- Alta eficiência de transmissão
O fuso de esferas recirculante converte o movimento rotativo em movimento linear com atrito mínimo, alcançando eficiência de transmissão de até 90%. Comparado com os parafusos trapezoidais tradicionais, requer menos torque de acionamento e proporciona um movimento mais suave.
- Alta precisão de posicionamento
O parafuso esférico adota uma pista retificada de precisão e uma estrutura de porca esférica pré-carregada para eliminar folga, garantindo alta repetibilidade e precisão de posicionamento adequada para usinagem CNC.
- Movimento suave e estável
O design recirculante permite que as esferas de aço circulem continuamente entre o eixo do parafuso e a porca através do canal de retorno, proporcionando movimento uniforme, desgaste reduzido e vida útil mais longa.
- Alta capacidade de carga e rigidez
A porca do fuso de esferas pode suportar cargas axiais e radiais. Seu ângulo de contato otimizado e design pré-carregado melhoram muito a rigidez e o desempenho dinâmico sob condições de corte pesadas.
- Baixa geração de calor e ruído
Com curvatura otimizada da ranhura e pista retificada de precisão, o atrito e a vibração são minimizados, resultando em operação silenciosa e desempenho consistente em alta velocidade.
- Longa vida útil
Fabricado em liga de aço de alta-qualidade, temperado e retificado com precisão, o fuso de esfera mantém durabilidade-de longo prazo, mesmo em ambientes de operação contínua de CNC.
Aplicativos
- Máquinas-ferramentas CNC– Amplamente utilizado em fresadoras CNC, tornos e centros de usinagem para movimento de alimentação preciso e posicionamento de ferramentas.
- Robótica e Sistemas de Automação– Fornece movimento linear preciso para braços robóticos e linhas de produção automáticas.
- Equipamentos de semicondutores e precisão– Garante posicionamento em nível de mícron-para processos delicados de montagem ou inspeção.
- Fabricação Aeroespacial e de Defesa– Suporta controle de movimento de alta-velocidade e{1}}precisão na usinagem de componentes de voo.
- Equipamentos Médicos e Laboratoriais– Permite atuação linear suave e precisa em dispositivos de diagnóstico e teste.
- Máquinas Industriais e Atuadores Lineares– Usado em máquinas de moldagem por injeção, sistemas de embalagem e outros equipamentos de automação que exigem movimento linear preciso.
Detalhes do produto
|
Nome do produto |
Fuso de esferas recirculante em CNC |
|
Série |
SFU,DFU,SFE,SFS,SFY,SFA,SFH,SCM |
|
Diâmetro do fuso de esfera/mm |
6mm, 8mm, 10mm, 12mm, 16mm, 20mm, 25mm, 32mm, 40mm, 50mm, 63mm, 80mm, 100mm |
|
Passo do fuso de esfera/mm |
1mm, 2mm, 2,5mm, 4mm, 5mm, 10mm, 16mm, 20mm, 25mm, 32mm, 40mm |
|
Precisão |
C7 e C5 |
|
Tratamento de superfície |
Polônia,-niquelado, revestimento preto |
|
Materiais |
S55C, aço para rolamento |
|
Tipo de porca |
Flangeado ou não |
|
Prazo de entrega |
A precisão C7 é de cerca de uma semana, a precisão C7 é de cerca de 7 a 10 dias |
|
Máquina final |
Com ou sem usinagem final |
|
Desenho |
Fornecer desenhos |
|
Pacote |
Caixa ou caixa de madeira |
|
Condições de pagamento |
Pagamento antecipado de 30% para pedidos e 70% antes do envio. |
Evidências de suporte do produto
Rigoroso sistema de controle de qualidade
segue rigorosamente o sistema de gestão de qualidade ISO 9001. Cada fuso de esfera passa por-inspeção completa de qualidade do processo, incluindo testes de material, verificação de dureza, análise de rugosidade superficial e medição de precisão para garantir desempenho consistente e confiabilidade.
Equipamento de produção avançado
O processo de fabricação usa retificadoras CNC de alta{0}precisão, linhas de montagem automáticas de circulação de esferas e sistemas de medição a laser. Isso garante precisão dimensional estável e acabamento superficial superior de cada eixo e porca do parafuso.
Excelência em materiais e tratamento térmico
Todos os fusos de esferas são feitos de liga de aço-de alta qualidade (GCr15 ou equivalente), submetidos a tratamento térmico a vácuo e retificação de precisão. A dureza superficial atinge HRC 58–62, garantindo excelente resistência ao desgaste e vida à fadiga.
Suporte à tecnologia de patentes
DLY obteve múltiplas patentes relacionadas à otimização da estrutura do fuso de esferas e distribuição de tensão. O design patenteado da ranhura reduz efetivamente a tensão de contato, aumenta a capacidade de carga e melhora a suavidade durante operações em alta-velocidade.
Testes Abrangentes e Rastreabilidade
Cada lote é testado quanto à precisão do avanço, folga axial, torque de pré-carga e vida dinâmica. Um sistema completo de rastreabilidade garante que cada produto possa ser rastreado desde a matéria-prima até o registro de inspeção final.
Validação Global do Cliente
Os parafusos esféricos DLY são amplamente aplicados em máquinas CNC, linhas de automação e equipamentos de precisão em toda a Europa, América e Ásia. A cooperação-de longo prazo com clientes OEM globais verifica a confiabilidade e a estabilidade de nossos produtos em diversas aplicações industriais.
Serviço íntimo, pós-venda-sem preocupações-
Suporte Técnico Profissional
Nossa experiente equipe de engenharia fornece orientação técnica{0}}individual-, incluindo seleção de modelos, assistência na instalação e solução de problemas. Esteja você projetando um novo sistema CNC ou atualizando equipamentos existentes, oferecemos soluções personalizadas para garantir o desempenho ideal.
01
Resposta rápida e serviço global
Oferecemos serviço online 7x24 horas e feedback rápido em 12 horas. Para pedidos em grandes quantidades, apoiamos cronogramas de entrega flexíveis e coordenação logística para garantir o envio pontual em todo o mundo.
02
Garantia pós-venda abrangente-
Cada fuso de esfera DLY é coberto por uma garantia de qualidade de 12 meses. Em caso de problemas de qualidade sob uso normal, oferecemos serviços de substituição ou reparo gratuitamente.
03
Documentação Completa e Rastreabilidade
Relatórios de inspeção detalhados, desenhos dimensionais e guias de manutenção são fornecidos com cada pedido. Nosso sistema de rastreabilidade garante que cada produto possa ser rastreado durante todo o seu ciclo de vida de produção.
04
Parceria-orientada para o cliente
Valorizamos cada feedback e cooperação-de longo prazo. A DLY está comprometida em construir parcerias estáveis com distribuidores e clientes OEM baseadas na confiabilidade, transparência e crescimento mútuo.
05
Perguntas frequentes
FAQ - Fuso de esferas recirculante em CNC
P: O que é um fuso de esferas recirculante e como funciona?
R: Um fuso de esferas recirculante converte o movimento rotativo em movimento linear através de um mecanismo de rolamento de esferas de aço entre o eixo do parafuso e a porca. As esferas circulam continuamente dentro do canal de retorno, resultando em baixo atrito, alta eficiência e movimento preciso - ideal para máquinas CNC e sistemas de automação.
P: Quais são as vantagens dos fusos de esferas DLY em comparação com outros fornecedores?
R: Mais de 20 anos de experiência na fabricação de componentes de movimento de precisão Produção-interna com controle de qualidade-do processo completo sob o sistema ISO 9001 Equipamento de retificação de alta-precisão e estrutura patenteada de circulação de esferas Precisão de chumbo estável e longa vida útil verificada por clientes globais Preço de atacado direto da fábrica-com suporte OEM/ODM e personalização flexível
P: Quais graus de precisão estão disponíveis para fusos de esferas DLY?
R: Fornecemos graus de precisão C7, C5 e C3 de acordo com os padrões ISO. C7 – Precisão padrão, adequada para máquinas industriais em geral C5 – Alta precisão, ideal para CNC e equipamentos de automação C3 – Ultra-precisão alta, usada em semicondutores e instrumentos de medição de precisão
P: A DLY pode fornecer parafusos de esferas personalizados?
R: Sim. Oferecemos suporte personalizado para comprimento, avanço, usinagem final, pré-carga, formato de porca e tratamento de superfície de acordo com seus desenhos ou requisitos específicos. Por favor, envie-nos seus desenhos técnicos ou detalhes de consulta para um orçamento rápido.
P: Quais materiais e tratamentos térmicos são usados nos fusos de esferas DLY?
R: Nossos parafusos são feitos de GCr15 ou liga de aço equivalente de-alta qualidade, com tratamento térmico a vácuo, retificação de precisão e endurecimento superficial para garantir alta resistência ao desgaste (HRC58–62) e estabilidade-de longo prazo sob operação CNC contínua.
P: Qual serviço pós{0}}venda a DLY oferece?
R: Oferecemos garantia de 12 meses, suporte técnico vitalício e documentação completa para instalação e manutenção. Qualquer problema de qualidade sob uso normal pode ser substituído ou reparado gratuitamente. Nossa equipe oferece assistência online 7x24 para garantir o bom funcionamento de suas máquinas.
P: Onde está localizada a Zhejiang DLY Automation Manufacturing Co., Ltd.?
R: Estamos localizados em Lishui, Zhejiang, China, com uma fábrica moderna de 30.000 m² e linhas de produção avançadas para parafusos de esferas, guias lineares e eixos de precisão. A DLY é uma empresa nacional de alta-tecnologia e membro da Associação da Indústria de Máquinas-Ferramenta da China.
P: Como posso obter uma cotação ou amostra?
R: Envie-nos o número do modelo, quantidade ou desenho, e nossos engenheiros de vendas responderão dentro de 12 horas com um orçamento detalhado. As amostras estão disponíveis para avaliação de qualidade antes do pedido em grandes quantidades.
