Como medir o diâmetro de um fuso de esferas?

Medir o diâmetro de um fuso de esferas é uma tarefa crítica em vários setores, especialmente para aqueles envolvidos em engenharia e fabricação de precisão. Como fornecedor de fusos de esferas, entendo a importância de medições precisas para garantir o funcionamento e desempenho adequados dos fusos de esferas. Nesta postagem do blog, compartilharei alguns métodos eficazes para medir o diâmetro de um fuso de esferas e discutirei por que essas medições são importantes.

Por que medir o diâmetro do fuso de esferas é importante

Os fusos de esferas são componentes essenciais em muitos sistemas mecânicos, como máquinas CNC, robótica e aplicações aeroespaciais. O diâmetro de um fuso de esferas afeta diretamente sua capacidade de carga, rigidez e desempenho geral. Uma medição imprecisa do diâmetro pode levar a um ajuste inadequado, eficiência reduzida e até mesmo falha prematura do fuso de esferas. Portanto, a medição precisa é crucial para o controle de qualidade, garantindo a compatibilidade com outros componentes e mantendo a confiabilidade de todo o sistema.

Ferramentas para medir o diâmetro do fuso de esferas

Existem diversas ferramentas disponíveis para medir o diâmetro de um fuso de esferas. Cada ferramenta tem suas próprias vantagens e é adequada para diferentes cenários de medição.

Paquímetro Vernier

Um paquímetro é uma ferramenta comumente usada para medir o diâmetro de um parafuso esférico. É relativamente fácil de usar e oferece um alto nível de precisão. Para medir o diâmetro usando um paquímetro, primeiro abra as garras do paquímetro e coloque-as ao redor do parafuso esférico no local desejado. Certifique-se de que a pinça esteja perpendicular ao eixo do parafuso esférico. Em seguida, leia a medição na balança. Os paquímetros Vernier podem medir diâmetros com uma precisão de até 0,02 mm ou 0,001 polegadas, dependendo do tipo de paquímetro.

Micrômetro

Um micrômetro é outra ferramenta de medição precisa. Ele oferece precisão ainda maior do que um paquímetro, normalmente até 0,001 mm ou 0,00005 polegadas. Para medir o diâmetro do parafuso esférico com um micrômetro, coloque o parafuso esférico entre a bigorna e o eixo do micrômetro. Gire o dedal até que o eixo toque suavemente no parafuso esférico. Leia a medida na manga e no dedal. Os micrômetros são ideais para medir parafusos de esferas de pequeno diâmetro ou quando é necessária uma precisão extremamente alta.

Instrumentos de medição óptica

Instrumentos de medição óptica, como máquinas de medição por coordenadas (CMMs) e comparadores ópticos, também podem ser usados para medir o diâmetro de um fuso de esferas. Esses instrumentos utilizam tecnologia óptica avançada para capturar e analisar a forma e as dimensões do fuso de esferas. As CMMs podem medir o diâmetro com alta precisão e também fornecer informações tridimensionais sobre o fuso de esferas. Os comparadores ópticos projetam uma imagem ampliada do fuso de esfera em uma tela, permitindo fácil medição e inspeção.

Processo de medição passo a passo

Aqui está um guia passo a passo sobre como medir o diâmetro de um parafuso esférico usando um paquímetro:

Prepare o fuso de esferas: Limpe o parafuso esférico para remover qualquer sujeira, detritos ou óleo que possa afetar a medição. Certifique-se de que a superfície do parafuso esférico esteja lisa e sem arranhões.
Selecione o local de medição: Decida onde deseja medir o diâmetro. Para a maioria das aplicações, recomenda-se medir o diâmetro em vários pontos ao longo do comprimento do fuso de esferas para garantir uniformidade.
Posicione o calibrador Vernier: Abra as garras do paquímetro e coloque-as ao redor do parafuso esférico no local selecionado. Certifique-se de que a pinça esteja perpendicular ao eixo do parafuso esférico.
Faça a medição: Feche suavemente as mandíbulas da pinça até que toquem no parafuso esférico. Leia a medida na balança. Certifique-se de ler a medição com precisão, levando em consideração a escala principal e a escala vernier.
Registre a medição: Anote o valor da medição. Se você estiver medindo em vários pontos, registre cada medição separadamente.
Repita o processo: Repita o processo de medição em diferentes locais ao longo do comprimento do fuso de esferas para verificar quaisquer variações no diâmetro.

Considerações especiais para diferentes tipos de fusos de esferas

Existem diferentes tipos de fusos de esferas disponíveis no mercado, comoParafuso de esfera SFE,Parafuso de esfera Acme, eParafuso de esfera pequeno. Cada tipo pode ter características específicas que precisam ser consideradas durante o processo de medição.

Parafuso de esfera SFE

Os fusos de esferas SFE são conhecidos por sua alta precisão e eficiência. Ao medir o diâmetro de um fuso de esferas SFE, é importante usar uma ferramenta de medição de alta precisão, como um micrômetro ou uma CMM. Esses fusos de esferas geralmente têm tolerâncias restritas e medições precisas são cruciais para garantir o desempenho adequado.

Parafuso de esfera Acme

Os parafusos de esferas Acme possuem um perfil de rosca trapezoidal. Ao medir o diâmetro de um parafuso de esfera Acme, é necessário medir com precisão o diâmetro maior, o diâmetro menor e o diâmetro primitivo. O diâmetro primitivo é um parâmetro importante que afeta o engate do fuso de esferas com a porca.

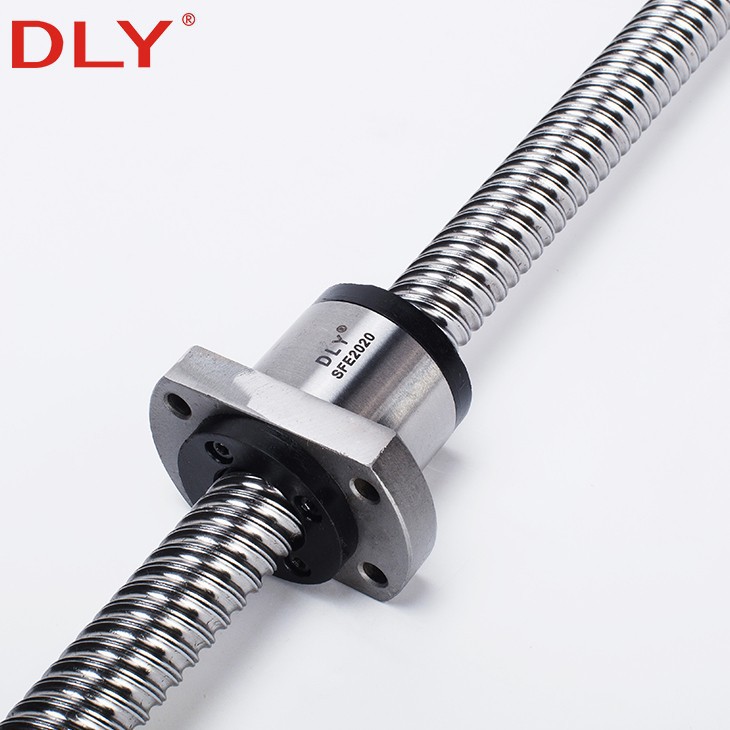

DLY-SFE-Ball-Screw ball-screw-measuring

Parafuso de esfera pequeno

Parafusos de esferas pequenos são usados em aplicações onde o espaço é limitado. Medir o diâmetro de um parafuso de esfera pequeno requer uma abordagem mais delicada. Um micrômetro ou instrumento de medição óptico costuma ser a melhor escolha para medir fusos de esferas de pequeno diâmetro devido à sua alta precisão.

Controle de qualidade e precisão de medição

Para garantir a precisão das medições, é importante seguir boas práticas de controle de qualidade. Calibre regularmente suas ferramentas de medição para manter sua precisão. Use um padrão conhecido para verificar a precisão de suas medições. Se possível, faça múltiplas medições por diferentes operadores para verificar a consistência.

Conclusão

Medir o diâmetro de um fuso de esferas é uma tarefa fundamental que requer precisão e atenção aos detalhes. Como fornecedor de fusos de esferas, enfatizo a importância de medições precisas para o funcionamento e desempenho adequados dos fusos de esferas. Ao usar as ferramentas certas e seguir os procedimentos de medição corretos, você pode garantir que seus fusos de esferas atendam às especificações exigidas.

Se você precisar de fusos de esferas de alta qualidade ou tiver alguma dúvida sobre a medição de fusos de esferas, não hesite em nos contatar para mais discussões e compras. Temos o compromisso de fornecer a você os melhores produtos e serviços para atender às suas necessidades.
