No domínio da engenharia mecânica e das aplicações industriais, os eixos lineares desempenham um papel fundamental. Como fornecedor dedicado de eixos lineares, testemunhei em primeira mão as diversas necessidades e dúvidas de nossos clientes. Uma questão que surge frequentemente é: "Qual é a resistência à torção de um eixo linear?" Neste blog, nos aprofundaremos neste tópico, explorando o conceito de resistência à torção, sua importância para eixos lineares e como ela impacta diversas aplicações.
Compreendendo a resistência torcional
A resistência à torção refere-se à capacidade de um material de suportar forças de torção sem sofrer deformação ou falha permanente. Quando um eixo linear é submetido a uma carga de torção, ele está essencialmente sendo torcido em torno de seu eixo. Isso pode ocorrer em diversas situações, como quando o eixo é usado em um mecanismo rotativo ou quando é submetido a forças externas que o fazem torcer.
A resistência à torção de um eixo linear é determinada por vários fatores, incluindo as propriedades do material do eixo, seu diâmetro e seu comprimento. Diferentes materiais têm diferentes resistências e ductilidades inerentes, o que afeta diretamente a sua capacidade de resistir às forças de torção. Por exemplo, ligas de aço de alta resistência são frequentemente usadas em eixos lineares porque oferecem excelente resistência à torção em comparação com materiais mais macios como o alumínio.
O diâmetro do eixo também desempenha um papel crucial. Geralmente, um eixo de diâmetro maior terá uma resistência à torção maior porque possui uma área de seção transversal maior para resistir às forças de torção. No entanto, aumentar o diâmetro também traz vantagens, como aumento de peso e custo.
O comprimento do eixo é outro fator importante. Eixos mais longos são mais propensos a deflexão torcional e falhas em comparação com eixos mais curtos. Isso ocorre porque as forças de torção são distribuídas por um comprimento maior, aumentando a probabilidade de deformação.
Significado da resistência torcional para eixos lineares
Em muitas aplicações, os eixos lineares não são necessários apenas para suportar cargas axiais, mas também para suportar forças de torção. Por exemplo, em braços robóticos, eixos lineares são usados para guiar o movimento dos segmentos do braço. Esses eixos podem estar sujeitos a cargas de torção quando o braço gira ou quando encontra resistência externa durante a operação. Se a resistência à torção do eixo for insuficiente, isso pode levar a falhas prematuras, o que pode interromper todo o sistema robótico e resultar em tempos de inatividade dispendiosos.
Na indústria automotiva, eixos lineares são utilizados em diversos componentes, como sistemas de direção e mecanismos de transmissão. Nessas aplicações, os eixos precisam ter alta resistência à torção para garantir uma operação confiável e segura. Uma falha devido à resistência torcional insuficiente num eixo de direção, por exemplo, pode ter consequências graves para o comportamento e a segurança do veículo.
Calculando a resistência torcional
A resistência à torção de um eixo linear pode ser calculada usando a seguinte fórmula:
[ \tau = \frac{T r}{J} ]
onde (\tau) é a tensão de cisalhamento, (T) é o torque aplicado, (r) é o raio do eixo e (J) é o momento polar de inércia da seção transversal do eixo.
Para um eixo circular sólido, o momento polar de inércia (J) é dado por:
[J=\frac{\pi d^{4}}{32} ]
onde (d) é o diâmetro do eixo.
Para determinar o torque máximo que um eixo pode suportar antes da falha, precisamos considerar o limite de escoamento do material. A tensão de cisalhamento máxima (\tau_{max}) que o material pode suportar está relacionada ao seu limite de escoamento (\sigma_y) pela seguinte relação:
[ \tau _{max}=\frac{\sigma_y}{2} ]
Substituindo (\tau_{max}) na fórmula da tensão de torção e resolvendo (T), podemos encontrar o torque máximo (T_{max}) que o eixo pode suportar.
Fatores que afetam a resistência torcional em aplicações do mundo real
Além do material, diâmetro e comprimento, existem outros fatores que podem afetar a resistência à torção de um eixo linear em aplicações do mundo real. O acabamento superficial é um desses fatores. Um acabamento superficial liso pode reduzir as concentrações de tensão, o que pode melhorar a resistência à torção do eixo. Por outro lado, uma superfície áspera ou danificada pode atuar como um gerador de tensão, aumentando a probabilidade de falha.
O tratamento térmico é outro fator importante. O tratamento térmico adequado pode melhorar as propriedades mecânicas do material, incluindo a sua resistência à torção. Por exemplo, a têmpera e o revenido podem aumentar a dureza e a resistência do eixo, tornando-o mais resistente às forças de torção.
O ambiente operacional também desempenha um papel. Em ambientes corrosivos, o eixo pode estar sujeito à degradação, o que pode reduzir a sua resistência à torção ao longo do tempo. Portanto, revestimentos ou materiais apropriados com boa resistência à corrosão devem ser selecionados para tais aplicações.
Nossas ofertas de produtos e resistência à torção

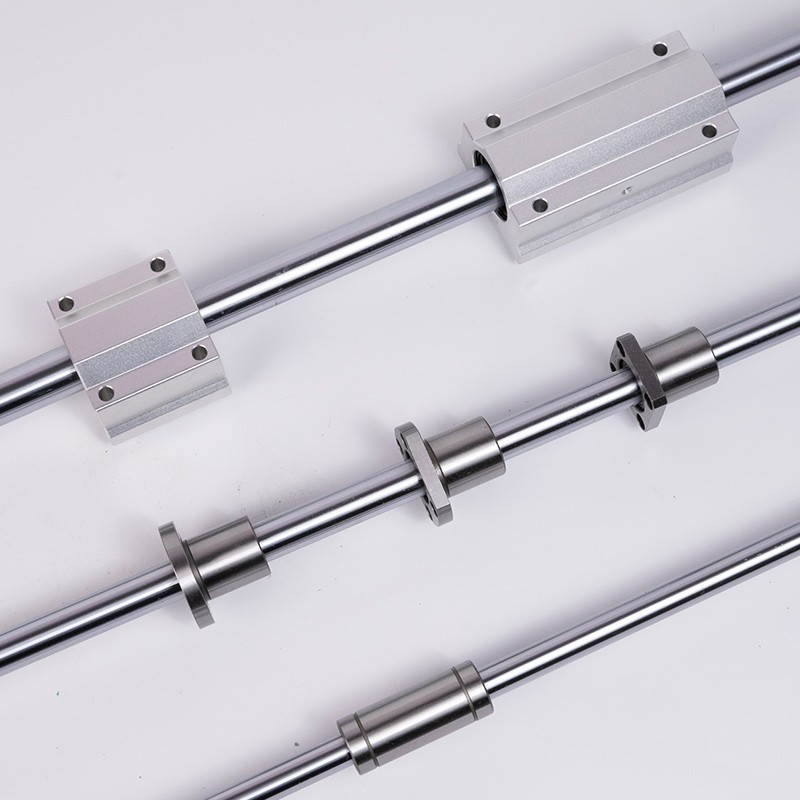

Como fornecedor de eixos lineares, oferecemos uma ampla gama de produtos, cada um projetado para atender a requisitos específicos de aplicação. NossoEixo Linear de Precisãoé conhecido por sua alta precisão e excelente resistência à torção. Esses eixos são feitos de materiais de alta qualidade e passam por rigorosas medidas de controle de qualidade para garantir um desempenho consistente.
NossoTBR - UUséries de eixos lineares também são projetadas para fornecer resistência à torção confiável. Eles são projetados para serem usados em diversas aplicações industriais, onde podem suportar os rigores da operação diária.

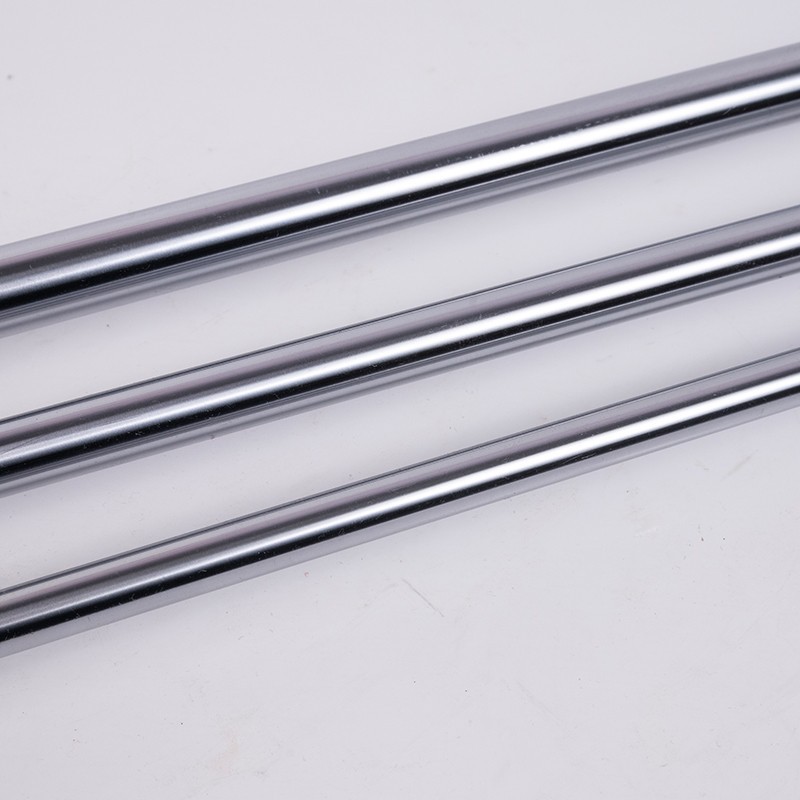

Para aplicações que exigem uma combinação de movimento linear e resistência à torção, nossosGuia Linear de Eixo Redondoé uma escolha ideal. Essas guias são projetadas para fornecer movimento linear suave e, ao mesmo tempo, oferecer boa resistência à torção.
Conclusão
A resistência à torção de um eixo linear é um parâmetro crítico que determina seu desempenho e confiabilidade em diversas aplicações. Compreender os fatores que afetam a resistência à torção, como propriedades do material, diâmetro, comprimento, acabamento superficial, tratamento térmico e ambiente operacional, é essencial para selecionar o eixo certo para sua aplicação.
Como fornecedor de eixos lineares, temos o compromisso de fornecer aos nossos clientes produtos de alta qualidade que atendam às suas necessidades específicas. Se você precisa de um eixo com alta resistência à torção para uma aplicação industrial exigente ou de um eixo de precisão para um sistema robótico delicado, temos a experiência e os produtos para atender às suas necessidades.
Se você estiver interessado em saber mais sobre nossos eixos lineares ou quiser discutir seus requisitos específicos de aplicação, não hesite em nos contatar. Nossa equipe de especialistas está pronta para ajudá-lo a encontrar a solução perfeita para o seu projeto.
Referências
- Budynas, RG e Nisbett, JK (2011). Projeto de Engenharia Mecânica de Shigley. McGraw-Hill.
- Juvinall, RC e Marshek, KM (2006). Fundamentos do projeto de componentes de máquinas. Wiley.
- Spotts, MF, Shoup, TE e Bolin, RE (2004). Projeto de Elementos de Máquinas. Salão Prentice.
-
