Guia Linear de Rolamento de Rolos

Visão geral do produto

A guia linear de rolamento de rolo DLY é um componente de movimento linear de precisão projetado para equipamentos de-carga pesada, eixos de máquinas de alta-rigidez e movimento linear estável. Também conhecido como trilho-guia de rolamento de rolos ou guia de rolos, ele usa rolos cilíndricos como elementos rolantes para suportar maior capacidade de carga e melhor rigidez do que muitas estruturas de guia do tipo esférico.

A estrutura de contato do rolo é adequada para máquinas-ferramenta CNC, retificadoras, linhas de produção automatizadas, robôs industriais, prensas, máquinas de moldagem por injeção e outros equipamentos onde o trilho-guia deve resistir a carga, vibração, impacto e movimento repetido.

A DLY fornece blocos guia de rolos tipo quadrado RDH e tipo flange RDW. O comprimento do trilho, a quantidade de blocos, os requisitos de pré-carga, os acessórios e o cronograma de entrega podem ser confirmados de acordo com a estrutura da máquina, desenho de instalação e condições de aplicação.

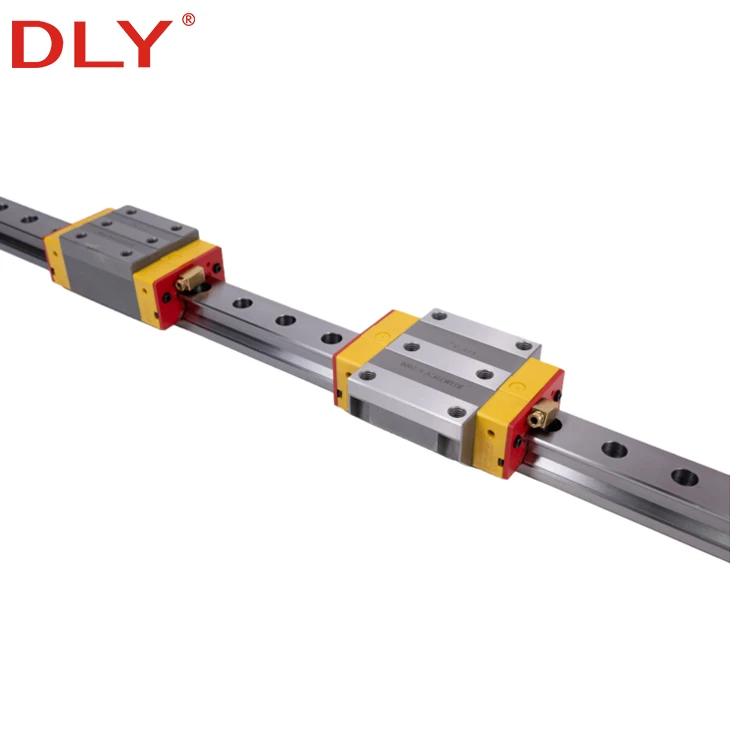

Trilho guia linear de rolamento de rolos DLY com blocos deslizantes correspondentes.

Estrutura do Rolo

A principal característica de uma guia linear de rolamento de rolos é sua estrutura de rolos cilíndricos. Comparados às esferas de aço, os rolos cilíndricos criam uma área de contato maior com a pista. Esse projeto de contato-de linha ajuda a melhorar a rigidez e o suporte de carga, especialmente quando o eixo da máquina precisa trabalhar sob carga pesada, força de corte, carga de impacto ou carga momentânea.

Um sistema de trilho guia de rolos inclui um trilho guia rígido e um bloco deslizante com rolos dispostos dentro do sistema de circulação. Os elementos rolantes se movem ao longo da pista do trilho e permitem que o bloco se desloque suavemente enquanto transporta cargas de diferentes direções.

As guias de rolos são geralmente selecionadas quando alta rigidez e resistência à carga são mais importantes do que apenas alcançar baixo atrito. Para automação-de serviços leves em geral, guias lineares esféricas podem ser suficientes. Para centros de usinagem, retificadoras, sistemas de pórticos pesados ​​e equipamentos industriais, as guias lineares com rolamentos de rolos fornecem uma estrutura de orientação mais rígida.

Parâmetros do produto

As guias lineares de rolamento de rolos DLY são feitas com trilhos de liga de aço de alta-resistência e blocos de rolos endurecidos. A pista do trilho, a estrutura de circulação dos rolos, o projeto de lubrificação e a condição de correspondência do bloco afetam o desempenho final do funcionamento. O comprimento do trilho pode ser processado de acordo com o curso da máquina ou requisitos de desenho.

Os parâmetros a seguir resumem as principais informações do produto para confirmação do modelo. Para aplicações de-carga pesada ou alta{2}}rigidez, a pré-carga, a direção de instalação, a quantidade de blocos e o ambiente de trabalho devem ser verificados juntos antes do pedido.

Modelos RDH e RDW

As guias lineares de rolamento de rolos DLY estão disponíveis em estruturas de bloco tipo quadrado RDH e tipo flange RDW. Os blocos RDH são adequados para estruturas de máquinas compactas onde são necessários alta rigidez, orientação precisa e forte suporte de carga. Os blocos de flange RDW fornecem uma superfície de montagem mais ampla e podem ser selecionados quando a plataforma móvel precisa de suporte mais forte ou instalação mais fácil na parte superior-.

Os modelos RDH disponíveis incluem RDH25CA, RDH30CA, RDH35CA, RDH45CA, RDH55CA e RDH65CA. Os modelos RDW disponíveis incluem RDW25CA, RDW30CA, RDW35CA, RDW45CA, RDW55CA e RDW65CA. O modelo final deverá ser confirmado de acordo com carga, comprimento do trilho, quantidade de blocos, pré-carga e desenho de instalação.

Desenho dimensional da guia linear do rolamento de rolos RDH.

Notas de seleção de modelo

O desenho dimensional RDH pode ser usado como referência para verificar a altura do bloco, largura do trilho, posição do furo de montagem e espaço de instalação. Para projetos de substituição, a marcação existente do trilho e o modelo do bloco devem ser verificados antes da confirmação.

Para projetos de novos equipamentos, confirme a direção da carga, comprimento do trilho, quantidade de blocos, requisitos de pré-carga e ambiente de trabalho antes de selecionar o tipo RDH ou RDW.

Recursos do produto

A guia linear do rolamento de rolos é selecionada quando o eixo de movimento precisa de um suporte mais forte sob carga. A estrutura de contato do rolo cilíndrico ajuda a aumentar a área de contato entre o corpo rolante e a pista, melhorando o suporte de carga e reduzindo a deformação durante a operação.

O produto é adequado para eixos de máquinas que precisam resistir a forças de corte, carga de impacto, aceleração, desaceleração ou carga momentânea. A pré-carga opcional pode ser usada para melhorar a rigidez e reduzir a folga quando a aplicação exigir maior rigidez.

Os trilhos guia de rolamento de rolos DLY podem ser fornecidos com blocos e acessórios combinados. A lubrificação adequada, a proteção contra poeira e a instalação correta são importantes para manter o bom funcionamento e o desempenho-do serviço a longo prazo.

Campos de aplicação

As guias lineares de rolamentos de rolos são amplamente utilizadas em equipamentos que requerem alta rigidez, posicionamento estável e forte suporte de carga. Em centros de usinagem CNC, fresadoras e retificadoras, as guias de rolos ajudam a apoiar os eixos de alimentação onde a força de corte e o controle de vibração são importantes para a precisão da usinagem e a qualidade da superfície.

Em linhas de produção automatizadas e sistemas robóticos industriais, os trilhos-guia lineares de rolos podem suportar plataformas móveis pesadas, sistemas de pórtico, unidades de manuseio de materiais e mecanismos de posicionamento. A sua rigidez e capacidade de carga ajudam a manter o movimento estável durante acelerações e desacelerações repetidas.

Os trilhos-guia com rolamentos de rolos também são adequados para prensas, máquinas de moldagem por injeção, grandes equipamentos de automação e outros sistemas-de serviço pesado. Essas aplicações geralmente exigem maior resistência à carga de impacto, à deflexão da plataforma e ao desgaste operacional-de longo prazo.

Exibição do produto

As imagens a seguir mostram trilhos-guia lineares com rolamentos de rolos DLY, blocos deslizantes, detalhes da superfície do trilho e diferentes aparências de bloco. As imagens são organizadas em uma área de exibição compacta para manter a página do produto limpa e, ao mesmo tempo, preservar as informações visuais originais.

Close-do bloco guia de roletes e do trilho.

Trilho guia de rolos e aparência do bloco.

Opção de bloco de guia de rolo totalmente-preto.

Trilho guia de rolos com dois blocos correspondentes.

Conjunto de trilho guia e bloco de rolamento de rolos.

Guia de seleção

A guia linear correta do rolamento de rolos deve ser selecionada de acordo com a carga, comprimento do trilho, tipo de bloco, quantidade de blocos, pré-carga, requisitos de precisão e direção de instalação. Para projetos de substituição, a marcação existente do trilho, o modelo do bloco e as dimensões de montagem deverão ser verificados antes de confirmar o novo modelo.

Se o eixo transportar uma plataforma pesada ou tiver uma grande carga de momento, poderão ser necessários dois blocos ou vários blocos em um trilho. Se a máquina funcionar sob vibração, impacto ou força de corte intensa, a pré-carga e a qualidade da superfície de montagem devem ser confirmadas cuidadosamente.

Para ambientes empoeirados, úmidos ou{0}}com muitas lascas, coberturas contra poeira, método de lubrificação, luvas protetoras e proteção da superfície do trilho também devem ser considerados. Recomenda-se um desenho ao confirmar o comprimento do trilho, a posição do furo e a quantidade de blocos.

Fabricação e Qualidade

DLY se concentra em guias lineares, fusos de esferas, eixos lineares e componentes de movimento linear relacionados. A empresa foi fundada em 2005 e tem experiência em processamento de trilhos-guia, retificação deslizante, tratamento térmico, montagem e inspeção.

Para guias lineares de rolamento de rolos, a qualidade de usinagem da pista, a retilineidade do trilho, o movimento do bloco e a condição de lubrificação precisam ser verificados antes do envio. O DLY suporta confirmação de modelo, verificação-de comprimento de trilho com base em desenho, correspondência de blocos e inspeção de remessa.

Para aplicações especiais, detalhes como pré-carga, tratamento da superfície do trilho, tampas protetoras, método de lubrificação, parafusos de montagem e ambiente operacional devem ser confirmados antes da produção. Isso ajuda a reduzir problemas de instalação e oferece suporte a desempenho estável após a montagem.

Embalagem e Entrega

As guias lineares de rolamento de rolos são geralmente mais pesadas do que as guias esféricas de tamanho pequeno-padrão, especialmente quando o trilho é longo ou vários blocos são fornecidos juntos. A embalagem adequada deve ser selecionada de acordo com o comprimento do trilho, quantidade de blocos e método de transporte.

O prazo normal de entrega é geralmente de 7 a 20 dias após a confirmação do pedido. O cronograma de entrega final depende do modelo, comprimento do trilho, quantidade, condição do estoque e requisitos especiais de processamento. Para trilhos longos e pedidos pesados, o transporte marítimo é comumente usado para um transporte mais seguro e econômico.

Para confirmar uma cotação, forneça o modelo do trilho-guia, comprimento do trilho, tipo de bloco, quantidade de bloco, grau de precisão, requisito de pré-carga, aplicação e quantidade do pedido. Se um desenho ou número do modelo atual estiver disponível, a DLY poderá verificar o modelo de substituição e as dimensões de instalação com mais precisão.
