O DLYParafuso de esfera SCMusa uma porca cilíndrica simples com rosca de montagem externa em vez de um flange de montagem convencional. A porca pode ser instalada em um suporte de porca roscado, tornando a série adequada para montagens onde um corpo de porca redondo é mais fácil de integrar do que um flange estilo-SFU.
Os modelos SCM cobrem diâmetros nominais de parafusos de 16 a 50 mm e cabos de 4, 5 ou 10 mm. O fornecimento padrão utiliza um eixo de parafuso laminado S55C, uma porca 20CrMo e precisão C7. Precisão de retificação C5, rosca{11}}esquerda, comprimento de parafuso personalizado e usinagem final-baseada em desenho estão disponíveis, sujeitos à confirmação da especificação.

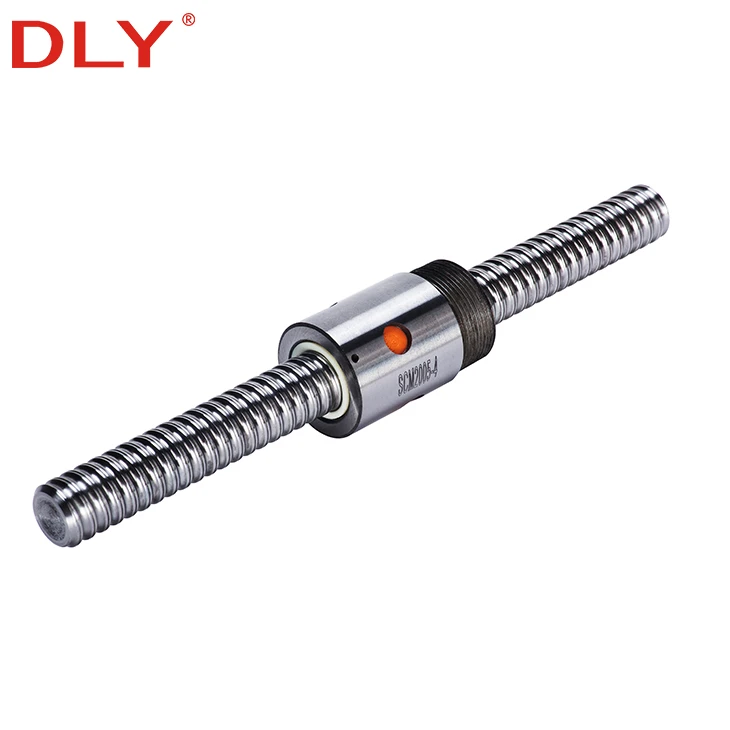

Como uma porca de fuso de esferas SCM é montada
Uma porca SCM tem um corpo redondo e não{0}}flangeado. Uma extremidade da porca inclui uma rosca de montagem externa, como M22×1,5P, M40×1,5P ou M72×1,5P dependendo do modelo. O projetista da máquina fornece um suporte de porca roscado ou componente de montagem correspondente.
Este arranjo difere de uma porca SFU, que normalmente é fixada através de furos em um flange externo. A estrutura SCM evita o espaço radial exigido por um flange, mas o porta-porca deve ser projetado para a rosca externa, diâmetro da porca, comprimento de montagem e método de aperto corretos.
Dimensões do fuso de esferas SCM

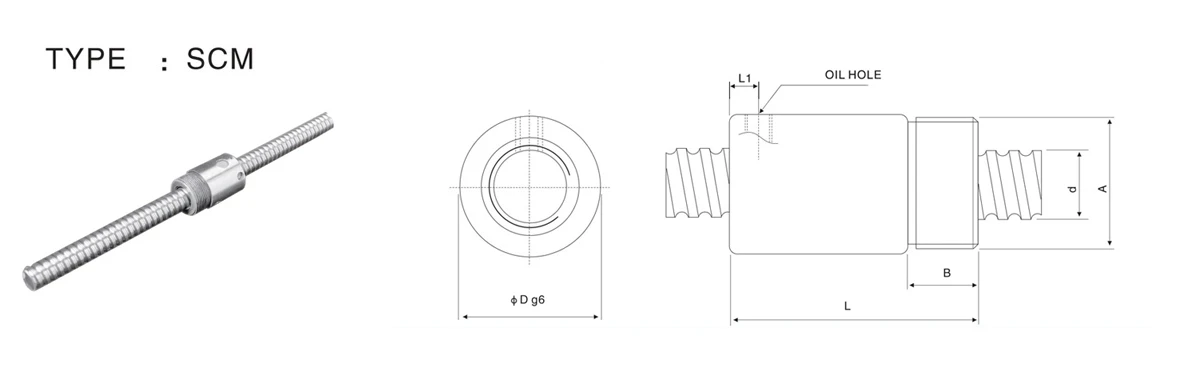

Use os seguintes valores com o desenho de dimensão SCM. Os valores separados por barra-são retidos da especificação original e devem ser verificados em relação à configuração necessária antes de usinar o porta-porca.
| Modelo | d | l | Da | D | Rosca Externa A | B | L | Buraco de óleo Q | L1 | Circuitos n |
|---|---|---|---|---|---|---|---|---|---|---|
| SCM1604-3 | 16 | 4 | 2.381 | 29 | M22×1.5P | 8 | 32 | - | - | 3 |
| SCM1605-3 | 16 | 5 | 3.175 | 28/32 | M27×1.5P | 16 | 50 | M6 | 6.5 | 4 |
| SCM1605-4 | 16 | 5 | 3.175 | 28/32 | M30×1.5P | 16 | 56 | M6 | 6.5 | 4 |
| SCM2005-3 | 20 | 5 | 3.175 | 36/38 | M35×1.5P | 16.5 | 59.5 | M6 | 7 | 3 |
| SCM2005-4 | 20 | 5 | 3.175 | 36/38 | M35×1.5P | 16.5 | 59.5 | M6 | 7 | 4 |
| SCM2505-3 | 25 | 5 | 3.175 | 40/42 | M40×1.5P | 17 | 50 | M6 | 7 | 3 |
| SCM2505-4 | 25 | 5 | 3.175 | 40/42 | M40×1.5P | 17 | 60 | M6 | 7 | 4 |
| SCM2510-3 | 25 | 10 | 4.762 | 40/42 | M40×1.5P | 17 | 80 | M6 | 10 | 3 |
| SCM2510-4 | 25 | 10 | 4.762 | 40/42 | M40×1.5P | 17 | 90 | M6 | 10 | 4 |
| SCM3205-4 | 32 | 5 | 3.175 | 50/52 | M48×1.5P | 19 | 60 | M6 | 7 | 4 |
| SCM3210-4 | 32 | 10 | 6.35 | 50/52 | M48×1.5P | 19 | 99/93 | M6 | 12 | 4 |
| SCM4005-4 | 40 | 5 | 3.175 | 63/58 | M56×1.5P | 19 | 55/59 | M8 | 6 | 4 |
| SCM4010-4 | 40 | 10 | 6.35 | 63/65 | M60×1.5P | 27 | 93/102 | M8 | 12 | 4 |
| SCM5005-4 | 50 | 5 | 3.175 | 65/75 | M72×1.5P | 19 | 55/65 | M8 | 6 | 4 |
| SCM5010-4 | 50 | 10 | 6.35 | 75/78 | M72×1.5P | 29 | 93/104 | M8 | 12 | 4 |
Unidade de dimensão: mm. d=diâmetro nominal do parafuso; eu=liderança; Da=diâmetro da bola; D=diâmetro externo da porca; Um thread de montagem externo =; B =comprimento final da montagem-roscada; L=comprimento total da porca; Q =especificação-de óleo; Posição do furo1 =óleo-; n=número de circuitos de bola.
Classificações de carga do fuso de esferas SCM
| Modelo | Carga Dinâmica Ca (kgf) | Carga Estática Coa (kgf) | Rigidez K (kgf/μm) |
|---|---|---|---|
| SCM1604-3 | 435 | 920 | 16 |
| SCM1605-3 | 765 | 1240 | 17 |
| SCM1605-4 | 980 | 1650 | 23 |
| SCM2005-3 | 860 | 1710 | 22 |
| SCM2005-4 | 1100 | 2280 | 28 |
| SCM2505-3 | 980 | 2300 | 32 |
| SCM2505-4 | 1250 | 3070 | 33 |
| SCM2510-3 | 1620 | 3205 | 26 |
| SCM2510-4 | 2070 | 4270 | 35 |
| SCM3205-4 | 1400 | 4080 | 41 |
| SCM3210-4 | 3340 | 7080 | 45 |
| SCM4005-4 | 1575 | 5290 | 49 |
| SCM4010-4 | 3850 | 9470 | 53 |
| SCM5005-4 | 1730 | 6763 | 60 |
| SCM5010-4 | 4390 | 12400 | 65 |
Ca e Coa são classificações de carga de catálogo em kgf; K é a rigidez axial de catálogo em kgf/μm. Eles devem ser usados com a carga axial real, velocidade, curso, ciclo de trabalho e condições de lubrificação ao verificar a vida útil.
Parafuso de esfera SCM vs Parafuso de esfera SFU
| Comparação | Parafuso de esfera SCM | Parafuso de esfera SFU |
|---|---|---|
| Corpo de noz | Corpo cilíndrico redondo sem flange de montagem | Corpo de porca padrão com flange externo |
| Método de montagem | Rosca externa no corpo da porca | Parafusos através dos furos de montagem do flange |
| Design-de porta-porca | Requer uma rosca fêmea correspondente e um método de travamento adequado | Requer uma face de montagem do flange e um padrão de parafuso |
| Prioridade de seleção | Rosca externa, diâmetro externo da porca e espaço cilíndrico disponível | Diâmetro do flange, padrão de parafuso e espaço de montagem-face |
Se a máquina já possui uma superfície de montagem com flange convencional, consulte oParafuso de esfera SFU. O SCM é selecionado quando sua porca cilíndrica com rosca externa é mais adequada ao porta-porca planejado.
Solicite um orçamento de fuso de esferas SCM
Envie o modelo SCM, comprimento do parafuso, quantidade, grau de precisão, requisitos de montagem da porca, requisitos do alisador e desenho da extremidade-do eixo. DLY confirmará as dimensões da porca roscada cilíndrica antes da cotação.
