Detalhes:

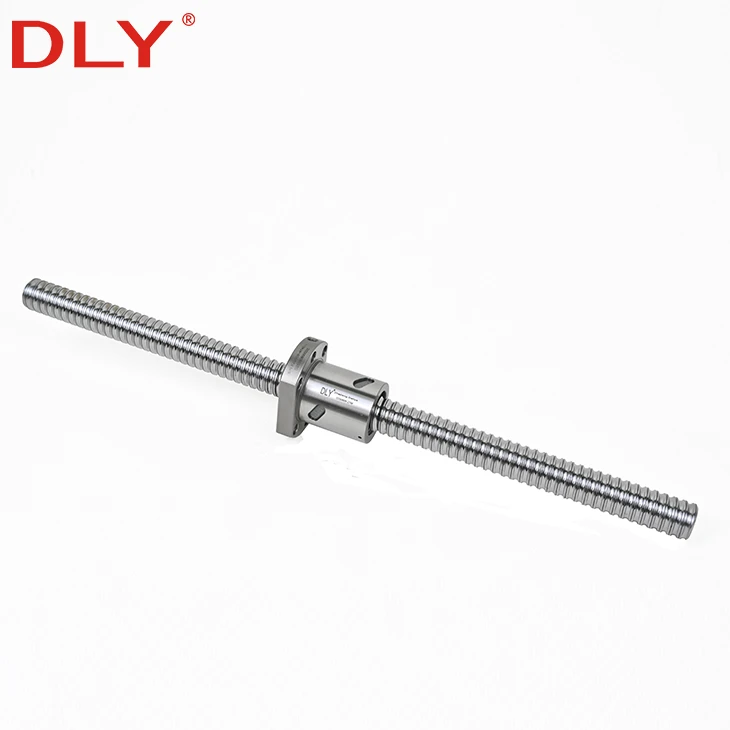

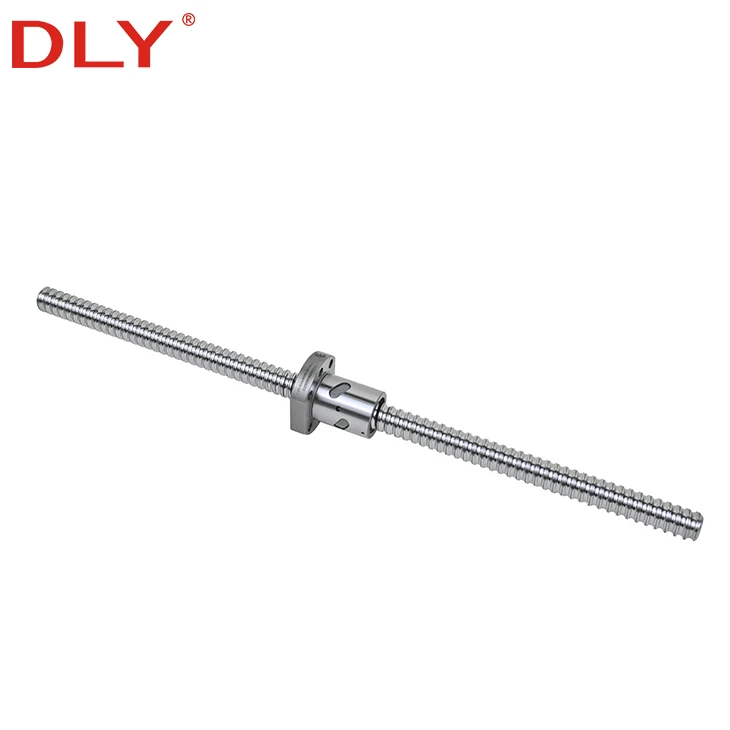

O parafuso esférico DLY SFU é um parafuso esférico flangeado de porca única-padrão para máquinas CNC, equipamentos de automação, máquinas de embalagem e conjuntos de movimento linear.

Parafuso de esfera laminado C7 como padrão; Versão terrestre C5 opcional
Eixo do parafuso S55C e porca esférica 20CrMo
Superfície endurecida da pista: HRC 58–62
Diâmetros nominais de 12 a 100 mm
Cabos disponíveis de 4 a 20 mm
Thread padrão-à direita; rosca-esquerda opcional
Comprimento personalizado do parafuso e usinagem-de extremidade do eixo
Unidades de suporte BK/BF, FK/FF e EK/EF disponíveis
Quantidade mínima: 1 peça
Enviar inquérito
Descrição
Enviar inquérito

Um fuso de esferas SFU usa uma porca flangeada padrão para converter o movimento rotativo em um deslocamento linear preciso e eficiente. O flange proporciona uma conexão prática entre a porca e a mesa móvel, enquanto as esferas de aço recirculantes reduzem o atrito de deslizamento entre o eixo do parafuso e a porca.

A DLY fornece fusos de esferas SFU laminados C7 para aplicações gerais de CNC e automação, com versões retificadas C5 disponíveis quando é necessária maior precisão de posicionamento. Os componentes padrão usam um eixo de parafuso S55C, uma porca 20CrMo e superfícies de pista endurecidas de HRC 58–62.

A gama disponível abrange diâmetros nominais de 12 a 100 mm e diâmetros de 4 a 20 mm. O comprimento do parafuso, a usinagem-da extremidade do eixo, a direção da rosca e a configuração da unidade-de suporte podem ser produzidos de acordo com o desenho de instalação. Mais opções estruturais estão disponíveis noGama de fusos de esferas DLY.

Processo Padrão:C7 laminado a frio
Opção de precisão:Terra C5
Faixa de diâmetro:12–100 mm
Faixa de chumbo:4–20 mm
Estrutura da Noz:Porca simples flangeada

Estrutura SFU

A série SFU combina um eixo roscado com uma porca esférica recirculante flangeada. À medida que o eixo ou a porca gira, as esferas rolam pela pista carregada e retornam pelo caminho de circulação dentro do conjunto da porca. Este contato giratório reduz o atrito e o torque de acionamento necessário em comparação com um mecanismo de parafuso deslizante.

O flange da porca se conecta diretamente ao componente móvel através de seus furos de montagem. Como as dimensões do flange, o comprimento da porca e a configuração do circuito variam de acordo com o modelo, o número completo do modelo deve ser confirmado em vez de selecionar apenas pelo diâmetro nominal e pelo cabo.

Transmissão Eficiente:O contato giratório reduz o atrito e ajuda a converter a rotação do motor em um deslocamento linear suave.
Flange padrão:O flange de porca fornece uma interface de montagem simples para mesas de máquinas e alojamentos de porcas.
Circuitos múltiplos:Três-, quatro- e seis{2}}configurações de circuito selecionadas estão disponíveis de acordo com o modelo e os requisitos de carga.
Montagem personalizada:O comprimento do parafuso e ambas as extremidades do eixo podem ser usinadas para combinar com rolamentos, acoplamentos de motor e unidades de suporte.

Dados Técnicos

Item Especificação
Série de produtos Parafuso de esfera SFU
Estrutura de nozes Porca simples flangeada padrão
Material do eixo do parafuso S55C
Material da porca esférica 20CrMo
Dureza da pista CDH 58–62
Processo de fabricação padrão Parafuso de esfera laminado a frio
Precisão Padrão C7; Versão terrestre C5 opcional
Diâmetro nominal 12, 16, 20, 25, 32, 40, 50, 63, 80 e 100 mm
Liderar 4, 5, 6, 10 e 20 mm, dependendo do diâmetro
Direção da linha Padrão-à direita; mão esquerda-opcional
Usinagem final Usinado de acordo com desenho ou dimensões correspondentes da unidade-de suporte
Unidades de suporte correspondentes Séries BK/BF, FK/FF e EK/EF; tamanhos grandes confirmados pelo desenho-da extremidade do eixo
Formato de fornecimento Montagem de parafusos e porcas, montagem usinada ou fornecimento de componentes
Garantia 12 meses

Dimensões

O desenho define as principais dimensões da porca SFU usadas na tabela de especificações. Todas as dimensões estão em milímetros. Ca e Coa são listados em kgf, enquanto a rigidez K é expressa em kgf/μm.

SFU ball screw nut dimensions and mounting hole layout
Dimensões da porca do parafuso esférico SFU e layout do furo de montagem

Símbolos de dimensão:d=diâmetro nominal do parafuso; eu=liderança; Da=diâmetro da bola; D=diâmetro externo da porca; Um diâmetro externo do flange =; B=espessura do flange; L=comprimento da porca; W=largura do flange; X =diâmetro do furo-de montagem; H =montagem-distância central do furo; Q=thread de montagem; N=número de circuitos.



Modelos com o mesmo diâmetro e cabo podem usar diferentes diâmetros de esfera, comprimentos de porcas ou números de circuitos. Estas diferenças afetam as dimensões da porca, a carga dinâmica, a carga estática e a rigidez. Confirme o sufixo completo ao substituir um fuso de esferas existente.

Modelo d
(mm)
Liderar
(mm)
Da
(mm)
D
(mm)
A
(mm)
L
(mm)
W
(mm)
N Ca
(kgf)
Côa
(kgf)
K
(kgf/μm)
SFU1204-4 12 4 2.381 24/22 40 40 32 4 593 1129 12.5
SFU1604-4 16 4 2.381 28 48 40 38 4 629 1270 35
SFU1605-3 16 5 3.175 28 48 43 38 3 765 1240 17
SFU1605-4 16 5 3.175 28 48 50 38 4 780 1790 20
SFU1610-3/2 16 10 3.175 28 48 47 38 3 721 1249 15
SFU2005-3 20 5 3.175 36 58 43 47 3 860 1710 22
SFU2005-4 20 5 3.175 36 58 51 47 4 1130 2380 25
SFU2010-3/2 20 10 3.175 36 58 47 47 3 830 1680 20
SFU2505-3 25 5 3.175 40 63 43 51 3 980 2300 32
SFU2505-4 25 5 3.175 40 63 51 51 4 1280 3110 35
SFU2510-4 25 10 4.762 40 63 85 51 4 1944 3877 33
SFU2510-4/2 25 10 3.175 40 63 54 51 4 1150 2950 30
SFU3205-4 32 5 3.175 50 81 52 65 4 1450 4150 40
SFU3206-4 32 6 3.175 50 81 57 65 4 1720 4298 43
SFU3210-4 32 10 6.35 50 81 90 65 4 3390 7170 45
SFU4005-4 40 5 3.175 63 93 55 78 4 1610 5330 49
SFU4010-4 40 10 6.35 63 93 93 78 4 3910 9520 55
SFU5005-4 50 5 5.175 75 110 55 93 4 1730 6763 60
SFU5010-4 50 10 6.35 75 110 93 93 4 4450 12500 65
SFU5020-4 50 20 7.144 75 110 138 93 4 4644 14327 59.5
SFU6310-4 63 10 6.35 90 125 98 108 4 5070 16600 80
SFU6320-4 63 20 9.525 95 135 149 115 4 7573 23860 84.1
SFU8010-4 80 10 6.35 105 145 98 125 4 5620 21300 90
SFU8010-6 80 10 6.35 105 145 118 125 6 7810 31800 106
SFU8020-4 80 20 9.525 125 165 154 145 4 8485 30895 108
SFU10020-4 100 20 9.525 150 202 180 170 4 9420 39183 134

As classificações de carga e os valores de rigidez variam com o diâmetro da esfera, o número de circuitos e a configuração da porca. A seleção final também deve considerar a carga de trabalho, a aceleração, a velocidade, o curso, a orientação de montagem, a vida útil esperada e a velocidade crítica do eixo do parafuso.

Código do modelo

SFU 20 05 - 4
Série| Diâmetro nominal| Liderar| Número de circuitos
  • SFU:série de porca-flangeada padrão.
  • 20:diâmetro nominal do parafuso de 20 mm.
  • 05:avanço de 5 mm por rotação do parafuso.
  • 4:quatro circuitos de circulação de bolas.

Alguns modelos incluem uma designação adicional como "3/2" ou "4/2". O sufixo completo identifica a configuração específica da esfera e da circulação e não deve ser omitido ao verificar as dimensões da porca ou substituir um conjunto existente.

Diâmetro e chumbo

O diâmetro e o avanço desempenham funções diferentes na seleção. O diâmetro nominal está relacionado principalmente à carga axial, rigidez, comprimento não suportado e velocidade crítica. O avanço determina a distância linear percorrida para cada revolução do parafuso.

Item de seleção Valor menor Maior valor
Diâmetro do parafuso Menor massa móvel e menor envelope de instalação Maior rigidez axial e maior resistência à flambagem
Liderar Mais rotações do motor para o mesmo percurso; movimento mecânico mais fino por revolução Mais deslocamento linear por revolução e velocidade linear potencialmente mais alta
Número de circuitos Porca mais curta e menor capacidade de carga em projetos comparáveis Porca mais longa com maior capacidade de carga e rigidez

Um avanço alto não significa automaticamente que a montagem possa funcionar em qualquer velocidade necessária. A velocidade máxima de operação ainda deve ser verificada em relação ao comprimento do eixo, método de suporte, velocidade crítica, circulação da esfera e condições de lubrificação.

Opções de precisão

Parafuso de esfera SFU laminado C7Adequado para eixos auxiliares CNC em geral, equipamentos de automação, máquinas de embalagem, sistemas de manuseio e módulos lineares onde são necessárias transmissão confiável e deslocamento repetível.
Parafuso de esfera SFU aterrado C5Disponível para aplicativos com requisitos mais elevados de-precisão de lead. A viabilidade de fabricação deverá ser confirmada de acordo com diâmetro, passo, comprimento e desenho da extremidade-do eixo.

O grau de precisão descreve a precisão do avanço do conjunto do parafuso. Por si só, não determina o desempenho do posicionamento. A disposição dos rolamentos, a folga axial, a pré-carga da porca, a expansão térmica, o alinhamento de montagem, a precisão do acoplamento e a rigidez da máquina também afetam o resultado final.

Usinagem final

Os eixos roscados SFU podem ser fornecidos sem usinagem final ou usinados conforme desenho do cliente. Um desenho completo da extremidade-do eixo define os assentos do rolamento, retendo os recursos e a conexão do motor de forma mais confiável do que especificar apenas o comprimento total do parafuso.

Assentos de rolamento:Diâmetros e tolerâncias de rolamentos laterais-fixos e-com suporte.
Retendo tópicos:Roscas externas para contraporcas e retenção de rolamentos.
Conexão do motor:Diâmetro do acoplamento, plano, rasgo de chaveta ou outro recurso-de extremidade de acionamento.
Furos centrais:Recursos de usinagem e inspeção quando exigido pelo desenho.

Quando um fuso de esfera existente estiver sendo substituído, forneça o desenho completo do eixo ou meça cada diâmetro escalonado, comprimento, rosca e rasgo de chaveta. O comprimento total por si só não é suficiente para instalação direta.

Unidades de Apoio

As extremidades do eixo usinadas podem ser combinadas com unidades de rolamento padrão-laterais fixas e laterais-suportadas. A série-da unidade de suporte deve ser selecionada junto com as dimensões-da extremidade do eixo, em vez de adicionada após o parafuso ter sido usinado.

Par de suporte Formulário de montagem Uso típico
Taxa de câmbio BK Unidades quadradas fixas e suportadas Quadros de máquinas, eixos CNC e estruturas de automação em geral
FK/FF Unidades fixas e apoiadas com flange redondo Estruturas-montadas em flange e arranjos de assentos-de rolamentos compactos
EK/EF Unidades quadradas compactas fixas e suportadas Diâmetros de parafuso menores e montagens{0}com espaço controlado

Para diâmetros de parafuso de 50 a 100 mm, o arranjo de rolamento e a caixa de suporte necessários devem ser confirmados a partir da carga axial real, do diâmetro-da extremidade do eixo e do desenho de instalação.

Aplicativos

Máquinas CNC:Eixos de alimentação, eixos auxiliares de posicionamento, equipamentos de perfuração e acessórios de usinagem.
Equipamentos de automação:Estações de montagem, unidades de transferência, mecanismos de elevação e mesas de posicionamento.
Máquinas de embalagem:Mecanismos de preenchimento, selagem, etiquetagem, corte e ajuste-de formato.
Módulos Lineares:Eixos lineares{0}}motorizados combinados com trilhos-guia, unidades de suporte e acoplamentos.

Informações de seleção

Para confirmação do modelo e projeto da extremidade-do eixo, forneça as seguintes informações operacionais:

  • Diâmetro nominal e avanço, ou o número completo do modelo atual
  • Comprimento necessário do parafuso, comprimento efetivo da rosca e curso
  • Orientação de montagem horizontal, vertical ou inclinada
  • Carga de trabalho, carga de pico, velocidade e aceleração
  • Grau de precisão exigido e requisito de folga-axial
  • Arranjo de rolamento lateral-fixo e lateral-suportado
  • Dimensões do acoplamento do motor e desenho completo-da extremidade do eixo
  • Ambiente operacional, condições de lubrificação e contaminação

Perguntas frequentes



P: O que significa SFU1605?

R: SFU identifica a série de porcas-simples flangeadas. O número 16 indica um diâmetro nominal do parafuso de 16 mm, enquanto 05 indica um avanço de 5 mm por revolução. O sufixo do circuito também deve ser confirmado porque SFU1605-3 e SFU1605-4 têm comprimentos de porca e classificações de carga diferentes.

P: O fuso de esfera SFU é fornecido com precisão C5 ou C7?

R: A construção-laminada a frio C7 é a opção padrão para a série SFU. Um fuso de esferas retificado C5 pode ser produzido quando é necessária maior precisão de avanço, sujeito à confirmação de diâmetro, avanço, comprimento e viabilidade de produção.

P: O DLY pode usinar ambas as extremidades do eixo do parafuso?

R: Sim. Ambas as extremidades do eixo podem ser usinadas de acordo com um desenho, incluindo assentos de rolamento, roscas de retenção, diâmetros de acoplamento, planos e rasgos de chaveta. O desenho deve incluir dimensões, tolerâncias e especificações de rosca.

P: Os parafusos esféricos SFU podem ser fornecidos com suportes BK e BF?

R: Sim. Configurações de unidades de suporte BK/BF, FK/FF e EK/EF{1}}estão disponíveis para diâmetros de eixo adequados. As extremidades dos parafusos devem ser usinadas para corresponder às unidades de rolamento selecionadas.

P: Uma vantagem maior é sempre melhor para movimentos em alta-velocidade?

R: Um avanço maior produz um deslocamento mais linear por rotação do motor, mas a velocidade máxima também depende do comprimento do parafuso, velocidade de rotação, método de suporte, velocidade crítica, lubrificação e circulação da esfera. O cabo deve ser selecionado junto com o projeto completo do inversor.

P: É possível produzir um fuso de esferas SFU{0}}esquerdo?

R: O encadeamento-direito é a configuração padrão. Um parafuso-esquerdo pode ser produzido com especificações adequadas quando a direção da rosca estiver claramente marcada no desenho e confirmada antes da produção.





Confirme seu fuso de esferas SFU

Envie o modelo, o comprimento do parafuso, o curso, a carga de trabalho, o requisito de precisão e o desenho{0}}da extremidade do eixo para confirmação técnica.
